Автомобильный 8-канальный аудиопроцессор с встроенным Bluetooth AWAVE DSP 68II

Технические характеристики

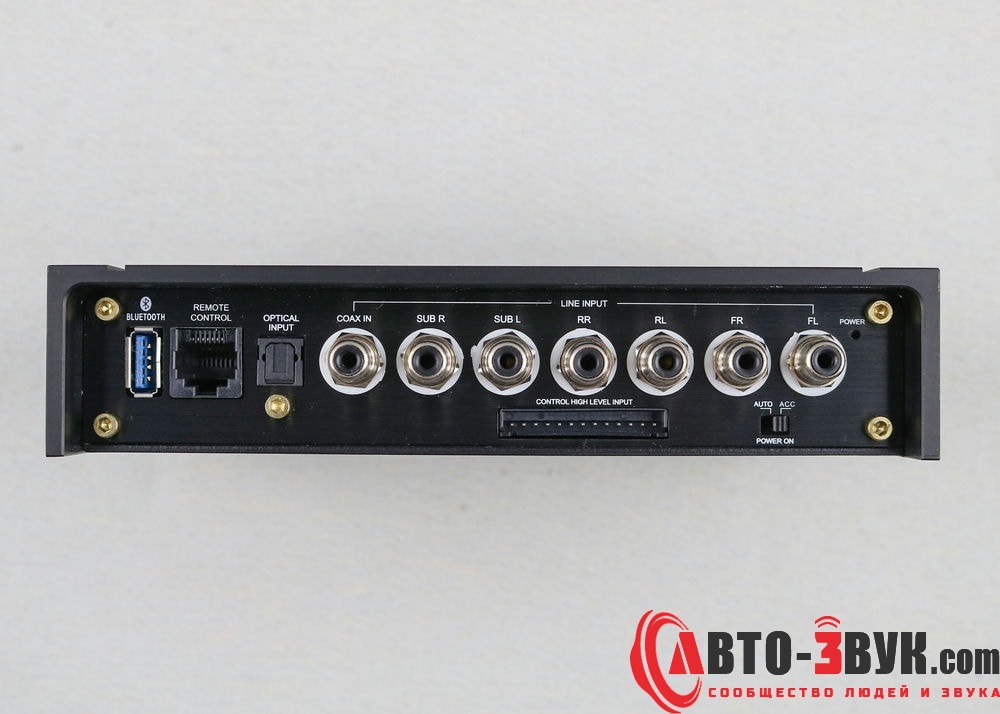

Входы и выходы:

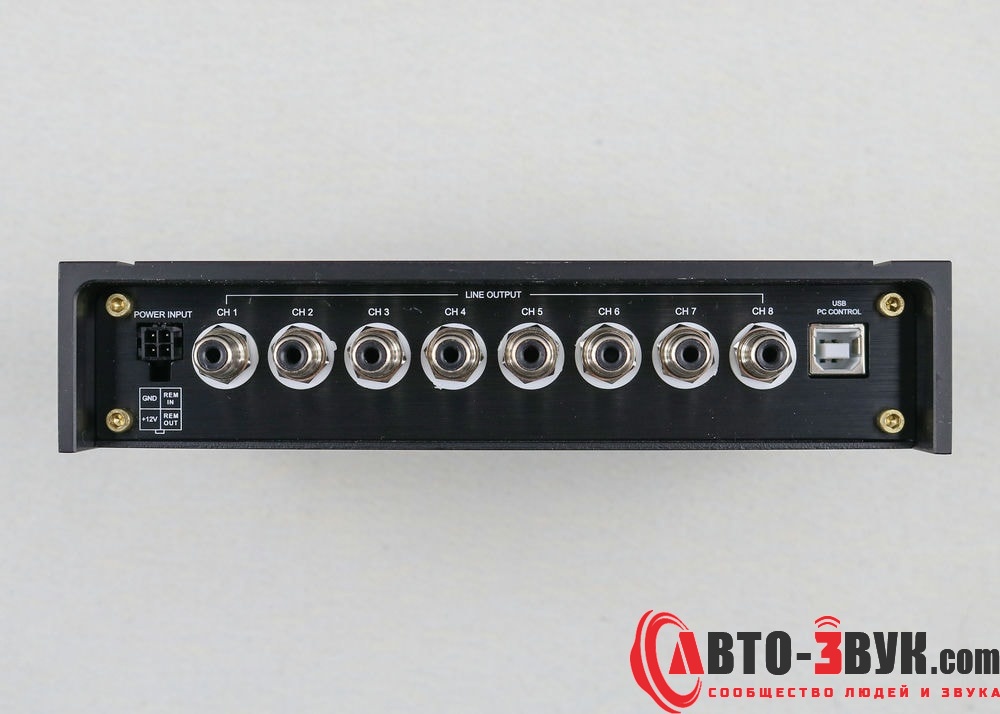

• Линейные выходы: 8 каналов, 4 В RMS
• Высокоуровневые входы: 6 каналов, максимально допустимый размах сигнала 32 В (peak-to-peak)
• Импеданс высокоуровневых входов: 10 Ом
• Линейные входы: 6 каналов, до 5 В RMS (дублируют высокоуровневые)
• Цифровой оптический вход
• Цифровой коаксиальный вход (отдельно от оптического)
• Модуль Bluetooth (опциональный)

Управление и настройка:

• Настройка DSP: ПК с ОС Windows
• Подключение к ПК: через USB (кабель в комплекте)
• Оперативное управление: проводной ПДУ AWAVE (опциональный)

Характеристики питания:

• Напряжение питания: 9-15 В
• Ток в выключенном состоянии: 5 мА
• Ток в выключенном состоянии (без ПДУ): 4 мА
• Автоматическое включение по появлению сигнала на высокоуровневых входах (без использования сигнала REMOTE IN): предусмотрено
• Управление включением усилителей REMOTE OUT: 12 В (до 130 мА)

Цифровая обработка сигнала:

• Процессор: 32-битный
• ЦАП / АЦП: 24-битный

Характеристики аналогового аудиосигнала:

• Коэффициент гармонических искажений (1 кГц, 1 В RMS): 0,0004%
• Частотный диапазон (-3 дБ): 20-22 кГц
• Соотношение сигнал/шум (мастер-вход): 98 дБА
• Соотношение сигнал/шум (AUX): 96 дБА
• Разделение каналов (1 кГц): 90 дБ
